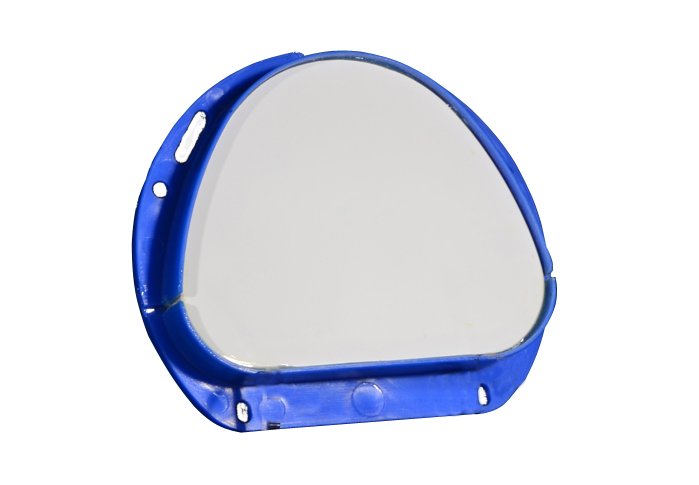

Zirkon zubní 3D PRO Multilayer (vrstvený) (893DML16XX)
v kategorii: Amann Girrbach » Dentální Zirkon AG
3 881,- Kč (3 207,- bez DPH)
Vyberte odstín (VITA):
Vícevrstvý Blok, který supluje tvrdost pravé zubní tkáně s různou propustností průsvitnosti
4 různé tvrdosti od incize ke krčku 650 MPa, 900 MPa, 1000 MPa, krček 1100 MPa
Průsvitnost od incize ke krčku 49%, 46%, 44%, krček 42%
Vhodnost použití:
Veneers, Inlay, Konstrukce na keramické korunky, Anteriorní, Posteriorní celozirkonové korunky, Celozirkonové korunky na implantáty, 3 členné celozirkonové můstky, 3 členné celozirkonové konstrukce můstků pod keramiku.
Rozměry: 89x71x16 mm
3D Pro ML propustnost 42 - 49%
Pevnost 650 - 1100MPa
Sintrovací teplota 1450 - 1510 °C
Oblasti využití
- plně anatomické celozirkonové korunky a můstky do šesti členů
- estetické fazety
Fyzikální vlastnosti
| Hustota před vypálením(g.cm-3) | 3.10 - 3.20 |
| Hustota po vypálení(g.cm-3) | 6.05 - 6.09 |
| CTE(25-500°C)(K-1) | 10 - 11 |
| Pevnost (MPa) | >650 |
| Podíl jednoklonných fází při zkoušce zrychleným stárnutím | <15% |
| Translucence | <49% |
| Rozpustnost po vypálení(μg.cm-2) | <100 |
| Toxicita | 0 Level |
| Radiaktivita (Bq.g-1) | <0.1 |
| Vypalovací teplota (°C) | 1450 - 1510 |
Chemické složení
| ZrO2+HfO2+Y2O3 | ≥99% |
| Y2O3 | 4.5% - 10% |
| Al2O3 | <0.15% |
| Další oxidy | <0.5% |
Vypalování
- maximální vzestup teploty 10°C za minutu
- Konečná teplota: 1510°C
- Vypalování při konečné teplotě: 2 hodiny
- Chlazení po vypálení je pasivní, samovolným chladnutím zavřené pece
- Neotvírejte pec před vychladnutím na 80°C, předejdete možnosti popraskání korunky vlivem tepelného šoku
Informativní schéma estetického procesu výroby:
- Výběr vhodného komponentu zirkoniumdioxidového bloku + frézování
- Získávání požadovaného odstínu barvením dle požadavku lékaře
- Sušení 45-50 minut pod infra lampou
- Sintrování v keramické peci
- Nanášení speciálními štětci, keramiky a modelování specialistou zubním technikem
- Nanášení sklovité glazury vytvoří přirozený vzhled přírodní zubní tkáně
- Finální pálení sklovité glazury
